Mure järgmine: eesmised udutuled ei lähe põlema. Lülitis tuli süttib, kurvituledena udukad toimivad, aga udutuled sisse lülitades tuled põlema ei hakka. Kas on mingi levinud probleem? Tuledelüliti rikkis? Tagumine udukas läheb põlema. Või on mingi kodeeringu teema? Vaatasin codingu üle, justkui peaks kõik toimima.

Aga saad ju BCM-is measurement blocks'is jälgida kas tuledelüliti asendid registreeruvad.

Kanalis 09 cent. Elect ja sealt measuring blocks 002, sealt alt kui udukad sisse lülitada siis näitab et left fog light ja right fog light on 100%. Kinni lülitada siis 0%.

Fog lights output test teha, siis udukad tööle ei hakka.

Tundub, et vist on siis BCM/CECM mooduli viga?

Veakoode pole?

Pirne kontrollisid? Toide tuleb peale?

Sorry, aga enne kui mooduleid süüdistada võiks ikka kõige lihtsamad asjad ära kontrollida....

12345 kirjutas: ↑27 Nov 2021, 19:33 Veakoode pole?

Pirne kontrollisid? Toide tuleb peale?

Sorry, aga enne kui mooduleid süüdistada võiks ikka kõige lihtsamad asjad ära kontrollida....

Seepärast Ta kirjutaski, et kurvituledena udukad töötavad

Jah, veakoode pole.
Jah, pirnid terved. Alla 20km/h kurvi keerates emb-kumb tuli süttib ja kustub.

Measuring blocksi all väärtused muutuvad kui lüliti asendeid muuta - selle järgi justkui võiks lüliti olla korras.

Fog lights output testi tehes arvuti järgi tuled peaksid justkui süttima - reaalsuses ei sütti.

Codingu vaatasin üle, fog lights peaks olema selle järgi active.

Netist leidsin et neid Central electronics mooduleid on midline ja highline vms variante.
Highline lubab ka udutulesid. Koodi järgi peaks moodul olema highline, vähemalt selle koodi, mis annab VCDS auto-scan.

aga äkki paned keskelektri detaili numbri siia kirja ja ka kodeeringu väärtuse, selle järgi juba võimalik midagi mõelda

Panen siis Auto-Scanist Central electricu osa siia:


Address 09: Cent. Elect. Labels:. 3C0-937-049-30-H.lbl
Part No SW: 3C8 937 049 E HW: 3C8 937 049 E
Component: Bordnetz-SG H54 2602
Revision: 00H54000 Serial number: 00000008534319
Coding: E3E28F8B00041A0047978F0017000000000BFB476440017D170000000000
Shop #: WSC 12345 123 12345
VCID: 3365AACB5235611EC6-8066

Subsystem 1 - Part No: 3C8 955 119 Labels: 1KX-955-119.CLB
Component: Wischer 140508 022 0602
Coding: 00046997
Shop #: WSC 12345

Subsystem 2 - Part No: 1K0 955 559 AH Labels: 1K0-955-559-AG.CLB
Component: RLS 240608 054 0402
Coding: 00209133
Shop #: WSC 12345

No fault code found.



Ei tea, kas on kunagi vahetatud või mitte. Auto ostetud aasta tagasi vahetult peale ülevaatust. Piinlik küll tunnistada, aga selle aja jooksul pole olnud vajadust neid udutulesid proovida. Nüüd uuel ülevaatusel selgus, et udukad ei tööta ja läbi ei saa.

Võtsin plastikud sealt mooduli ümbert ära, mooduli küljes releed. Panen pildi. Kas kuskilt oleks võimalik saada skeemi, et mis on mis?

https://www.upload.ee/image/13670140/C6 ... B829E.jpeg

Udutulede ja muu välisvalguse juhtimine on CECM-i (ja ka BCM-il) lahendatud trükkplaadil. Releed on muude asjad jaoks.

Panen skeemplaadist ka pildi, silmajärgi nagu ei ütleks, et midagi pahasti?

https://www.upload.ee/image/13670211/6B ... 5065A.jpeg

kodeeringut vaadates soovitaks esimese asjana sisse lülitada byte 18 bit 2- cold diagnosis front fog light- põhjus miks see välja lülitatud on ilmselt mingi viga mida ei tahetud kogu aeg näha, aga mis võib anda häid ideid kust edasi otsida

Tegin seda, ühtegi veateadet ette ei löönud.

Aga vaataks üle vajalikud juhtmed, kuna xenon ja halogeenidel udukate juhtimine skeem järgi erinev. Tulede lülitist pin 5 alt jookseb kollane/valge juhe keskelektri musta 16 pinnisesse pistikusse pin 6 alla.
Xenon tulede puhul peaks keskelektrist udukad välja tulema järgmiselt : vasak udukas pruunist 11 pinniga pistikust pin 2 alt ja parem udukas mustast 11 pinniga pistikust pin 4 alt. Mõlemad valge/kollased juhtmed 1 ruudused. Edasi lähevad mõlemad juba pampri pistikusse. Halogeenide puhul on pistikud teised(must 6 pinnine pistik, kust tuleb pin 2 alt välja 2,5ruudune kollane/valge juhe). Kodeeringu järgi oleks sinu auto justkui xenonitega. On ka võimalus, et mõni eelmine omanik on teinud xenon retrot ja seega siit võib ka viga sisse tulla

Pruunist tuleb selle pinni alt valge-roheline, mustast valge-kollane. Ühtegi 6pinnist pistikut ei ole, kõige väiksem must on 6väikest + 2 lapikut? Sealt ühest lapikust jookseb kollane valge välja küll, aga pigem on 1 ruudune kui 2,5. Mõlemasse udukasse jookseb 2,5 ruudune valge kollane.

Kust ma selle pampri pistiku leia ? Vasaku lanseroni küljest kuhu jookseb uduka pistik?

Kui uut plokki otsid, siis vaata siia, ehk sobib:
https://www.fendernet.ee/varuosad?s=3C8 ... utton=Otsi

GolfKuubis kirjutas: ↑28 Nov 2021, 14:19 Pruunist tuleb selle pinni alt valge-roheline, mustast valge-kollane.

ups, minu viga ,pidigi pruunist tulema valge -roheline.

GolfKuubis kirjutas: ↑28 Nov 2021, 14:19 Kust ma selle pampri pistiku leia ? Vasaku lanseroni küljest kuhu jookseb uduka pistik?

see vasakul pampri ühenduse pistik

Kas vasakul juhi poolse armatuuri otsa taga kaitse 40 terve?

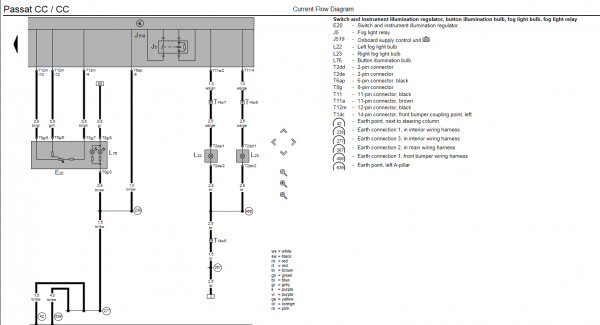

skeemi järgi on CECM-is olemas ka fog light relee

Võiksid ka mainida oma Passat CC mudeliaastat, et saaks õiget skeemi vaadata. Enne 2009 oli mõlemad eesmised udutuled ühe CECM väljundina. Kui kirjeldad, et kurvituled on, siis järelikult on kumbagile pirnile oma väljund ja mudeliaasta hilisem.

Värvide asemel oleks ehk lihtsam kasutada pistiku tähiseid - käesoleval juhul "A" ja "D". A pistikus on pin 4 vasak udukas. D pistikus on pin 2 parem udukas. Nii nagu kirjeldasid, CECM väljuvad 1mm2 juhtmed ja pampri juhtmesarjas on 2,5mm2. Pampri pistik võiks olla parema lanseka siseküljel.

E: Udutulede relee J5 jällegi ei joonistu välja releede asukohtades, mis annaks aimu, et tegemist CECM-sisemise komponendina.

Aastaks 2008. Kui pistik sealt pampri juurest lahti võtta ja udukad tööle panna, lööb armatuuris pirni põlema.

Kaitse 40 terve, profülaktika mõttes vahetasin kah, mitte midagi ei muutunud.

Seda releed J5 ei suuda kuskilt leida.

GolfKuubis kirjutas: ↑28 Nov 2021, 11:39 Võtsin plastikud sealt mooduli ümbert ära, mooduli küljes releed. Panen pildi. Kas kuskilt oleks võimalik saada skeemi, et mis on mis?

https://www.upload.ee/image/13670140/C6 ... B829E.jpeg

tundub, et mingi neist väikestest võiks olla udukate relee EDIT:
Muidugi kui vaadata sinu pilti siis see pesa DWP-H on tühi

Proovisin neid seal ennist ringi omavahel tõsta, et järsku mingi relee vigane, aga ei muutunud miskit.
Võtsin praegu tõstsin selle signaali relee sinna DWP-H pesasse, udukaid lülitades relee teeb klõpsu, aga tuled ei sütti.

Vokpartsis õnneks suht mõistliku hinnaga need, et proovida.

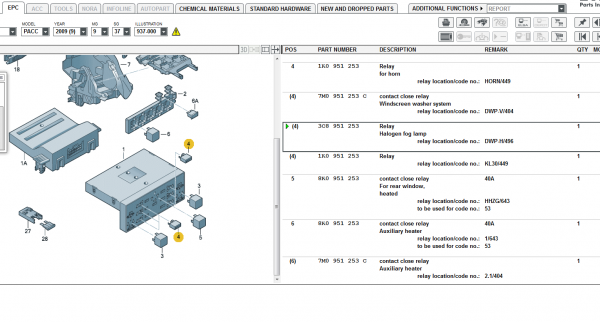

E: Muidugi tundub, et need releed on erinevad, 404 vs 449. Kui vaadata seda pilti: https://www.vokparts.eu/?lang=et&call=s ... odule%2529

Esinduse mehed äkki oskavad kommenteerida, kas kõigil varajastel passat cc-del millel kasutusel kurvituled koos mooduliga olid ka udukate funktsioonid ? või oli võimalus, et ainult kurvituled ja ilma udukate funktsioonita?

Tulede lüliteid samuti erinevaid versioone.

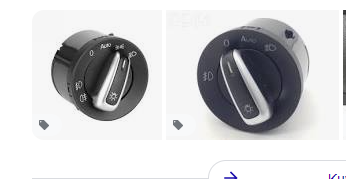

kas sul on 2 udutul funktsiooniga nupp nagu vasakul või 1 udutule funktsiooniga nagu paremal

2 asendit nagu vasakul.

Edit: kas kuskilt ei saa vin decoderiga vaadata kas on udukad ja bi-xenon?
